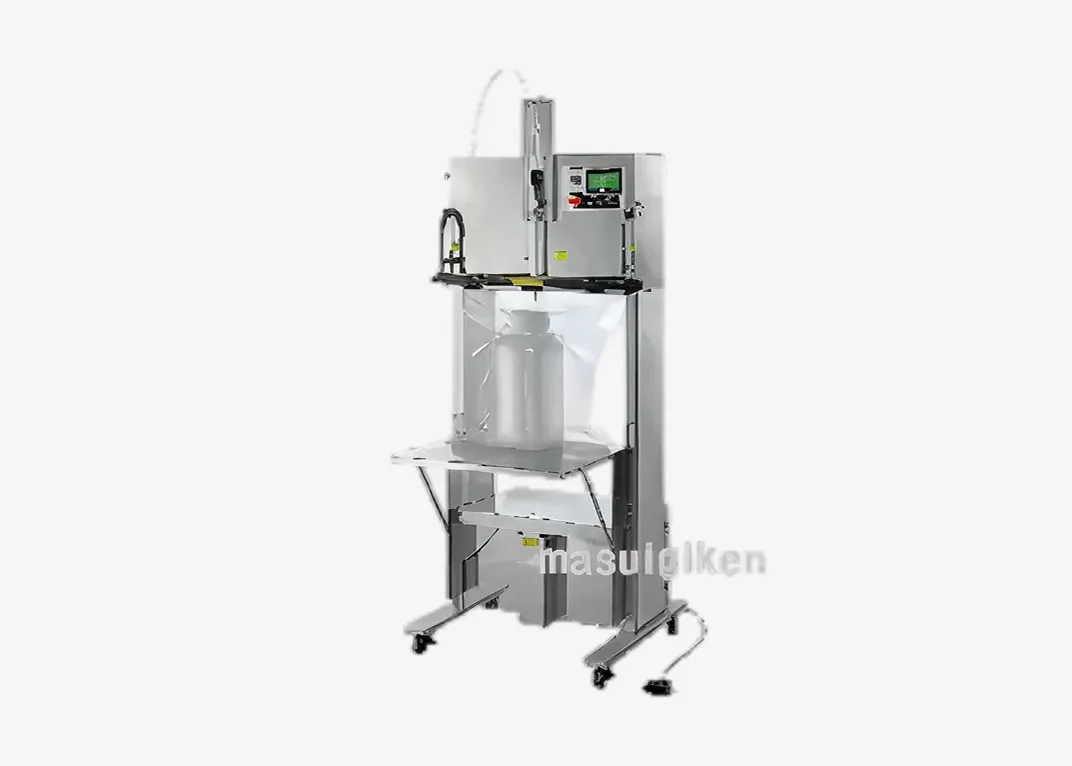

クリーンルーム用　縦型式垂直架台型脱気シーラー

クリーンルーム用
縦型式垂直架台型脱気シーラー

モーター駆動式で、コンプレッサーからのエア配管やダクトは不要です。
シール長450mm～1000mmの大型機まで対応しております。

クリーンルーム用　水平架台型脱気シーラーの特長

特長1

電源はAC100V、1.5KWと低電力で、家庭用のコンセントで使用できます（CS45片面加熱のみ）。

特長2

ステンレス製で、いつまでも清潔で長持ち。塗装はがれなどの心配がいりません。

特長3

本体摺動部には樹脂製品を組込み、金属同士が擦れることによる発塵を防ぐ構造をしています。

特長4

真空ポンプはダイアフラム式を採用、排気側にはマイクロミストセパレータを組込み浄化後室内に放出します。（ご要望によりダクト組込も可能）

特長5

K型はシール面の高さ固定(床上1100ｍｍ)です。お客様の作業ニーズに合わせた高さで製作致します。

クリーンルーム用　水平架台型脱気シーラーの機能

標準型

CS45～100-K-R：脱気＋シール
CS45～100D-K-R：脱気＋シール（両面加熱）

オプション機能

-S　ヒーター温度制御機能
-G　ガス充填/置換機能(1本ノズル）
-G2 ガス充填/置換/循環機能(2本ノズル）
-R1 準クリーンルーム仕様
-Kt 電動テーブル仕様(CS45,60型のみ）

*CS80,100-K型のテーブルはオプションです。
*シール面の高さ(床上1100mm)はニーズに合わせて変更できます。

電動テーブルについて

タッチパネルに ”待機位置” ”袋のセッティング位置” ”脱気中の移動距離” を登録することで、テーブルが自動で昇降し、ワークに適した作業ができ、シール不良を防ぎます。

クリーンルーム用　水平架台型脱気シーラーのスペック表

	CS45-K-R（片面加熱）	CS45D-K-R（両面加熱）
シール寸法	450mm*10mm幅
ヒーター加熱調整	加熱（通電）時間制御
電源電圧	単相　AC 100V　1.5KW	単相　AC 200V　2.2KW
ノズルストローク	10～250mm
機械寸法	W538D600H1470　（シール面高さ　床上1100mm固定＊）
真空ポンプ＊	ダイアフラム式　40L/min
材質	本体・ステンレス
オプション	(S)ヒーター温度制御機能 (G)ガス充填/置換機能(1本ノズル) (G2)ガス充填/置換/循環機能(2本ノズル) (R1)準クリーンルーム仕様 (Kt)電動テーブル仕様＊シール面の高さ(床上1100mm)はニーズに合わせて変更できます。＊真空ポンプは用途、環境により排気速度と真空方式選べます。詳細はこちら

※標準型のスペックとなります。

	CS60-K-R（片面加熱）	CS60D-K-R（両面加熱）
シール寸法	600mm*10mm幅
ヒーター加熱調整	加熱（通電）時間制御
電源電圧	単相　AC 200V　2.4KW	単相　AC 200V　2.8KW
ノズルストローク	10～250mm
機械寸法	W688D600H1470（シール面高さ　床上1100mm固定＊）
真空ポンプ＊	ダイアフラム式　40L/min
材質	本体・ステンレス
オプション	(S)ヒーター温度制御機能 (G)ガス充填/置換機能(1本ノズル) (G2)ガス充填/置換/循環機能(2本ノズル) (R1)準クリーンルーム仕様 (Kt)電動テーブル仕様＊シール面の高さ(床上1100mm)はニーズに合わせて変更できます。＊真空ポンプは用途、環境により排気速度と真空方式選べます。詳細はこちら

※標準型のスペックとなります。

	CS80-K-R（片面加熱）	CS80D-K-R（両面加熱）
シール寸法	800mm*10mm幅
ヒーター加熱調整	加熱（通電）時間制御
電源電圧	単相　AC 200V　2.6KW	単相　AC 200V　3.0KW
ノズルストローク	10～150mm
機械寸法	W870D770H1580（シール面高さ　床上1100mm固定＊）
真空ポンプ＊	ダイアフラム式　80L/min
材質	本体・ステンレス
オプション	(S)ヒーター温度制御機能 (G)ガス充填/置換機能(1本ノズル) (G2)ガス充填/置換/循環機能(2本ノズル) (R1)準クリーンルーム仕様＊シール面の高さ(床上1100mm)はニーズに合わせて変更できます。＊テーブルはオプションです。作業現場やワークに合わせて製作できます。＊真空ポンプは用途、環境により排気速度と真空方式選べます。詳細はこちら

※標準型のスペックとなります。

	CS100-K-R（片面加熱）	CS100D-K-R（両面加熱）
シール寸法	1000mm*10mm幅
ヒーター加熱調整	加熱（通電）時間制御
電源電圧	単相　AC 200V　3.0KW	単相　AC 200V　3.5KW
ノズルストローク	10～250mm
機械寸法	W1080D700H1580　（シール面高さ　床上1100mm固定＊）
真空ポンプ＊	ダイアフラム式　80L/min
材質	本体・ステンレス
オプション	(S)ヒーター温度制御機能 (G)ガス充填/置換機能(1本ノズル) (G2)ガス充填/置換/循環機能(2本ノズル) (R1)準クリーンルーム仕様＊シール面の高さ(床上1100mm)はニーズに合わせて変更できます。＊テーブルはオプションです。作業現場やワークに合わせて製作できます。＊真空ポンプは用途、環境により排気速度と真空方式選べます。詳細はこちら

※標準型のスペックとなります。
